今天給大家講解一下雙輸出液壓機動泵維修維護。

每次使用后的維護

請?jiān)谶M(jìn)行維護時佩帶完整的防護用具！請遵守隨設備的安全事項！

所需工具：柔軟擦拭布

步驟一：查看下雙輸出液壓機動泵的整體情況

步驟二： 查看下汽油油位和液壓油位，不到上刻度線需要填充。

步驟三：

1、查看下接頭是否清潔及有無漏油

2、用軟布清潔接口

3、如果需要可用液壓油涂抹

4、查看下接口功能是否完好

5、重新把防塵蓋聯上

步驟四：總是關閉馬達

步驟五：把油箱蓋子上的按鈕關閉

步驟六：貯存：把泵放在一個水平的位置

使用第一個10小時后的維護

請?jiān)谶M(jìn)行維護時佩帶完整的防護用具！請遵守隨設備的安全事項!

所需工具：污水盒，機油，螺絲刀，柔軟擦拭布

步驟一：

1、當馬達部分過熱需要把機油抽調

2、拆開面板， 把油尺取出

步驟二：

1、把泵放在工作臺的一邊

2、輕輕地把泵放一邊傾倒

3、用一個容器盛裝

步驟三：泵在水平的位置上，確定機油已填充至最大油位清潔外部的油

使用半年后的維護（或使用50個小時以上后）

請?jiān)谶M(jìn)行維護時佩帶完整的防護用具！請遵守隨設備的安全事項!

所需工具:壓縮空氣,刷子，16/17號火花塞扳手，鋼絲刷，螺絲刀

重復使用后維護指南的步驟1-5

步驟六：

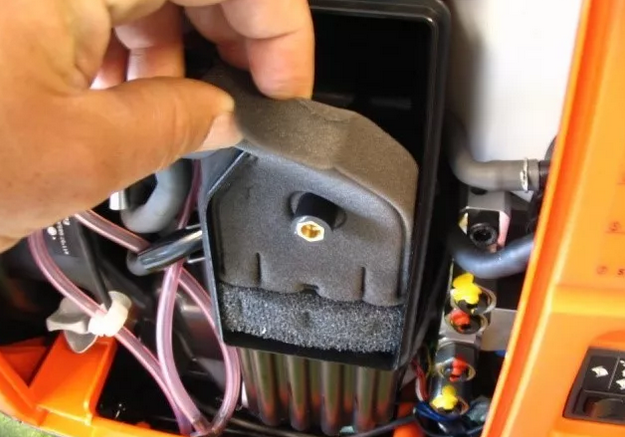

1、把空濾蓋拿開

2、把空濾網拆出來

3、清潔濾網用

4、壓縮空氣

5、溫水和肥皂，并干燥之

注意：在一些臟的環境中使用，應經常清潔濾網

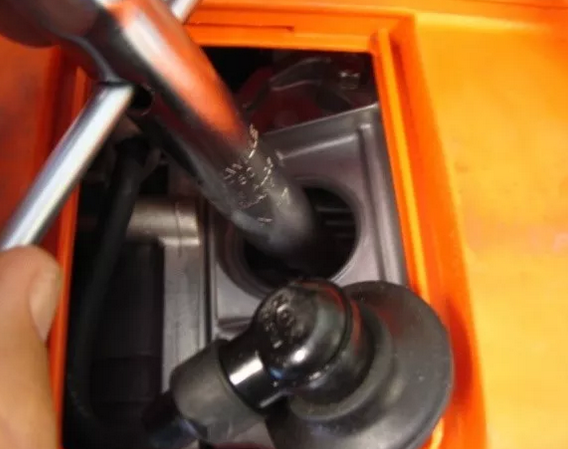

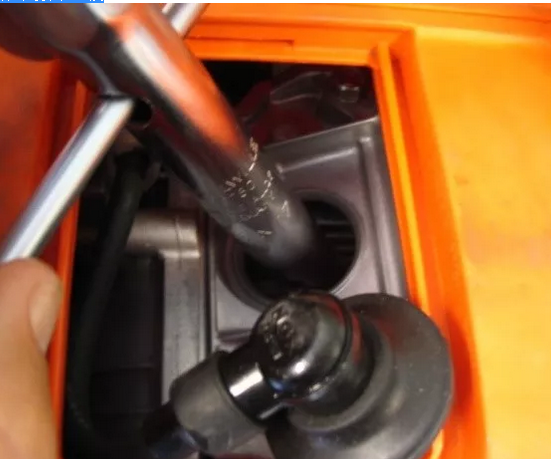

步驟七：用火花塞專用扳手，拆下火花塞

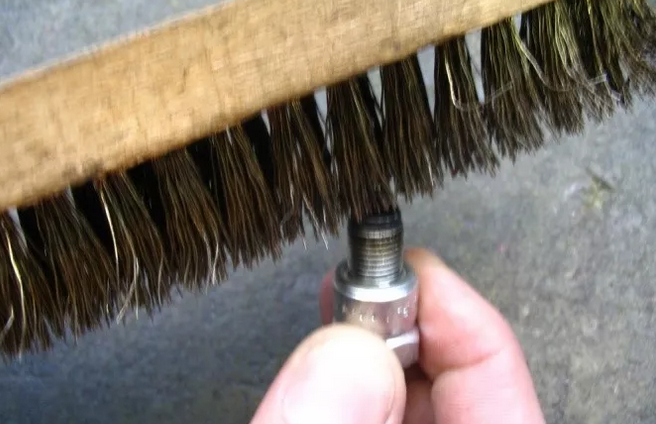

步驟八： 用刷子清潔火花塞

步驟九：

1、注意: 請勿使用不同溫度范圍的火花塞作為替代品

2、查看下火花塞，如果受損則更換

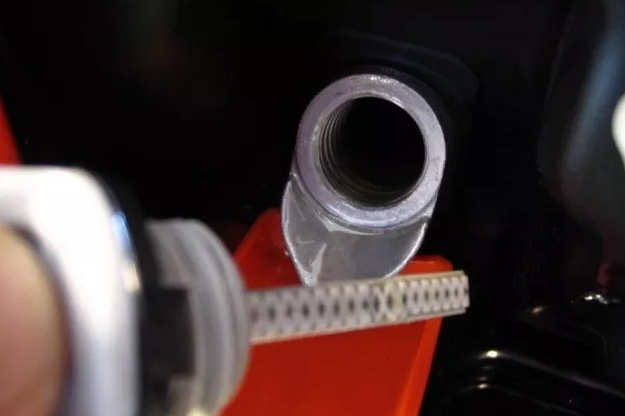

3、前端距離應在0.6-0.7mm之間，如果超出則需要調節

4、用手緩慢把火花塞擰入

5、如果是新的則擰回180度，如果用過的則擰回90度

注意: 請勿使用不同溫度范圍的火花塞作為替代品

年度維護（或使用100小時以上后）

請?jiān)谶M(jìn)行維護時佩帶完整的防護用具！

請遵守隨設備的安全事項！

所需工具：

4及6號內六角扳手，螺絲刀（平頭+十字頭），頭型為10號，污水盒，漏斗，液壓油，機油，17號火花塞扳手，鋼絲刷，壓縮空氣/刷，測試套件PFM1 / PFM1 C，重置塞

步驟1

查看下泵的整體情況

查看下塑膠保護蓋有無受損

步驟2

查看下可讀型號與序列號

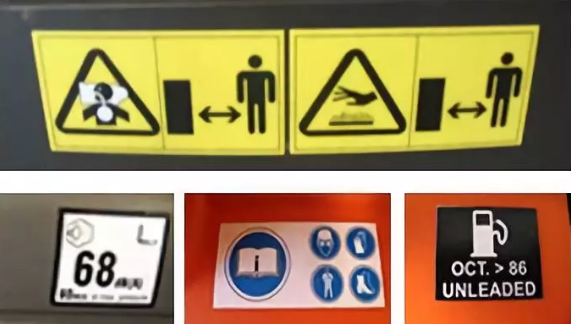

查看下可讀警示標簽，如果受損則更換

步驟3

1. 查看接口清潔度及有無漏油

2. 用軟布清潔接口，如果需要可用溫水和肥皂

3. 如果需要可用液壓油或WD-40

4. 查看下接口功能

5. 重新把防塵蓋連上

步驟4

查看下起動繩，如果有破損更換之

步驟5

查看下開關按鈕

步驟6

查看下汽油箱蓋子，和液壓油箱蓋子是否功能完好，若受損則更換

步驟7

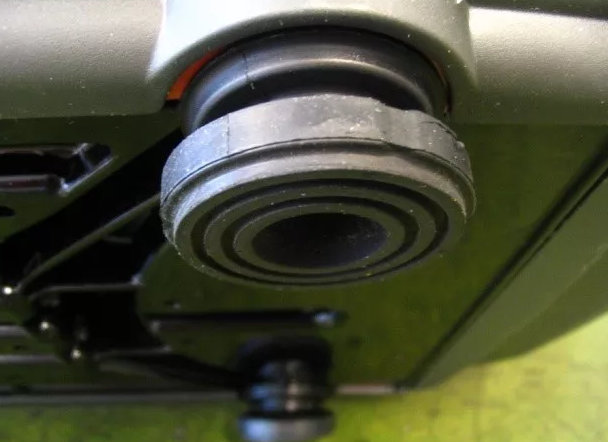

查看下底部的橡膠腳是否完好，受損需要更換

步驟8

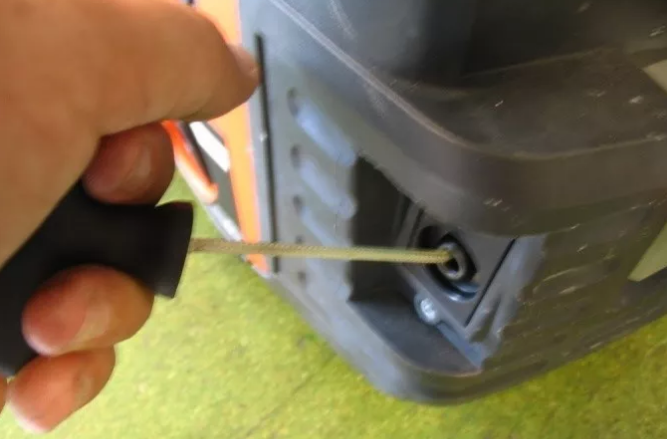

用螺絲刀擰開服務面板

步驟9

1. 把濾蓋拿開

2. 把濾網拆出來

3. 清潔濾網用

4. 壓縮空氣

5. 溫水和肥皂，并干燥之

注意：在一些臟的環境中使用，應經常清潔濾網

步驟10

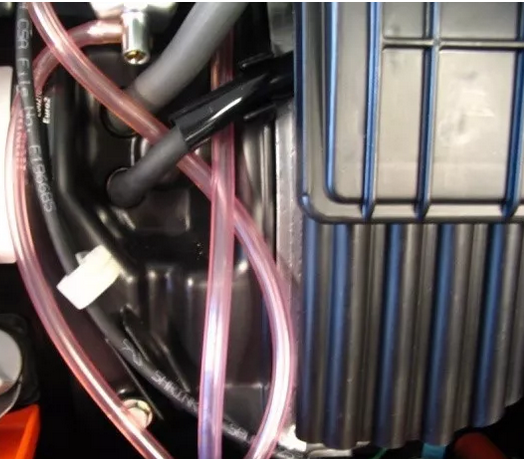

在如下情況需要更換油路：

o     受損

o     打結

o     太臟

o     磨損

o     受擠壓

步驟11

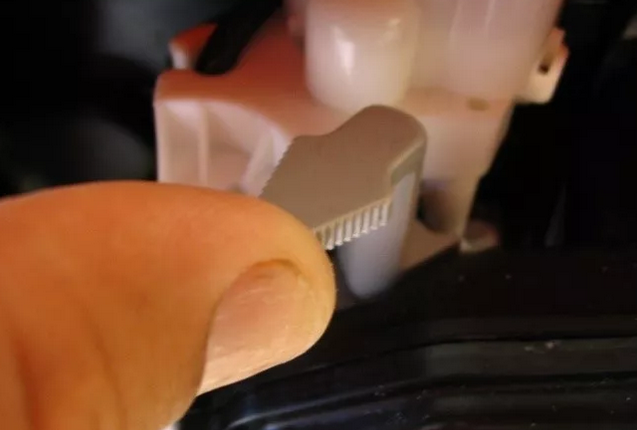

查看下風門是否受損及功能是否完好

步驟12

1. 擰開火花塞

2. 用手?jǐn)Q緊火花塞

3.擰緊后，在擰回180度

步驟13

用螺絲刀擰開后面的面板

步驟14

用十號套筒拆下排氣管

注意：確定是在冷機壯態下!

步驟15

把排氣濾芯取出來

步驟16

1. 查看排氣濾芯是否受損

2.用銅質刷子清潔排氣濾芯

步驟17

1. 擰開放油口螺絲，可讓液壓油流出

2. 用一個容器盛裝液壓油

注意：使用合適的污水盒承裝液壓油

步驟18

對照泵前端的指示口將液壓油量添加至最大

步驟19

1. 當馬達是熱的時候抽干機油，因此需啟動泵一分鐘

2.移開服務面板，在擰開移走量油尺

步驟20

1. 把泵放在工作臺的一邊

2. 輕輕地把泵向一邊傾倒，讓流出來

注意：用一個容器盛放機油

步驟21

1. 當泵在水平的位置上，確定已把機油充到最大液位

2. 用軟布擦干流出來的油

步驟22

1. 查看下泵的如下幾方面：

2. 起動正常

3. 可迅速關閉

4. 可在720巴的工作壓力下持續運行

步驟23

1. 查看下壓力釋放閥

2. 當用PFM1 C測試時，如果擰開釋放閥，表中應該沒有壓力指示

注意：測試完后，讓釋放閥回到初始位置

步驟24

查看下發動機轉速，范圍不超過±50

步驟25

1. 用PFM 1查看下轉換閥，如果低于180或高于200巴，要重新設置

2. 查看下第一級流量，壓力要在范圍內的±10

3. 查看下第二級流量，壓力應該在標簽標明范圍內的±10以內

步驟26

1. 用PFM 1 C查看最大工作壓力，應該在700到740巴之間，最小不低于640巴

2. 如果工作壓力低于650，或高于740巴，則需要更換

3. 查看下泵在720巴工作壓力下持續二十秒有無漏油

步驟27

1. 用五號內六角重新設置轉換閥，完后要用黃色密封

2. 注意：確定是在泵關閉的情況下，才能設定轉換閥的

3. 用十九號梅花板手或套筒更換安全閥，當些閥低于650或高于740巴的時候

注意：上面的轉換、安全閥控制右邊的接口；而下面的轉換、安全閥則控制左邊的接口

需工具：

- 柔軟擦拭布

- 內六角扳手No. 4 & 5

- 開口或可調式扳手No.19

- 污水盒

- 漏斗

- 鋼絲刷

- 火花塞扳手17號

- 螺絲刀
